電子閱讀器作為紙質圖書的替代品，在世界受到無數人的喜愛。小巧，輕便，不傷眼，丟棄書籍的重量，留下同樣的質量，便是電子閱讀器產品的代名詞。

在電子閱讀器中，同樣會使用到電感器產品，今天，谷景電子就以QQ閱讀器內部電路為例，來看看，哪些模塊需要使用到電感器產品。
首先，在wifi模塊旁，我們能夠很明顯的發現，有一款貼片功率電感器。

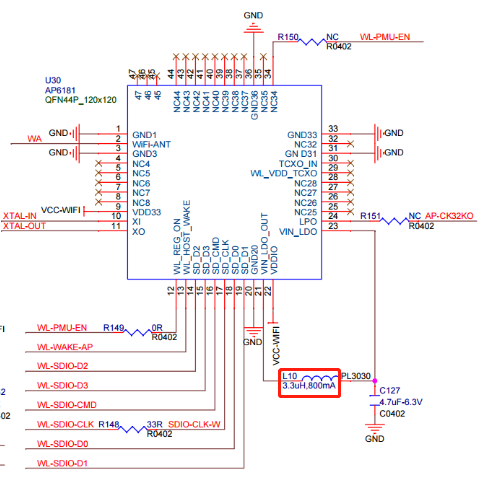

雖然這款貼片功率電感并沒有印字，但是，所使用的wifi模塊為AP6181，根據模塊配套電路，我們能夠了解到，這款wifi模塊電路中配套的貼片功率電感器參數為：3.3uH，800mA

這款對應的電感器產品，谷景電子有：GNR3010MT3R，電感尺寸：3.0±0.2*3.0±0.2*1.2，電感量：3.3uH±20%，額定電流量：960mA，電阻值：140mΩ

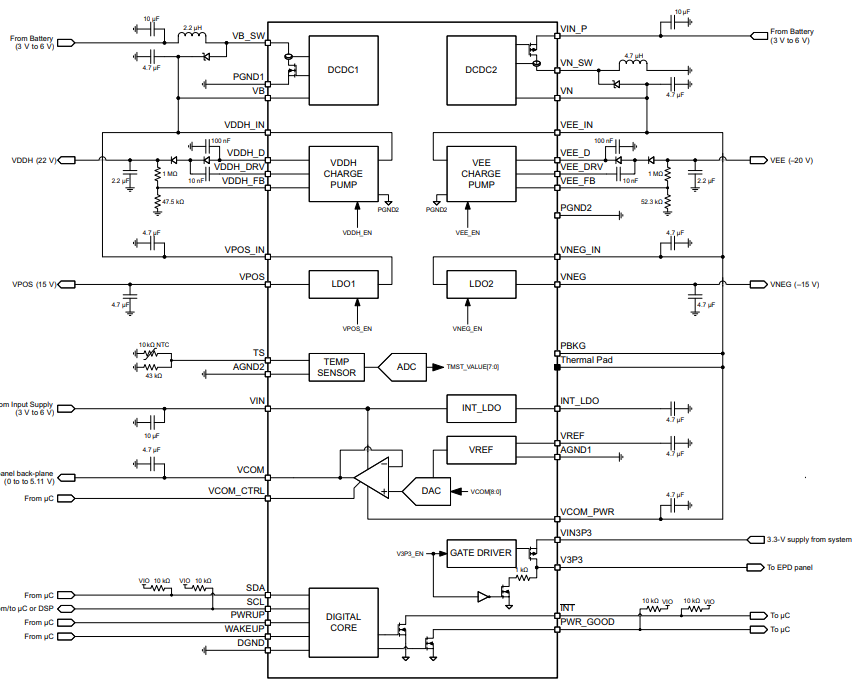

其次， 我們將視線轉移到閱讀器電路中，專門為E ink屏幕顯示設計的IC芯片，TI TPS65185，在這塊芯片的附近，我們也同樣能夠看見兩款沒有印字的貼片功率電感器。

同理，根據芯片尋找對應的配套電感器，一款為2.2uH，另外一款為4.7uH。兩款貼片電感器都是使用在dc-dc電路之中。

谷景對應推薦貼片功率電感器：GCN1812MT2R2，電感尺寸：3.5*3.0*3.5±0.2，電感量：2.2uH±20%，額定電流量：2.25A，電阻值：108mΩ。
GCN1812MT4R7，電感尺寸：3.5*3.0*3.5±0.2，電感量：4.7uH±20%，額定電流量：1.6A，電阻值：182mΩ。

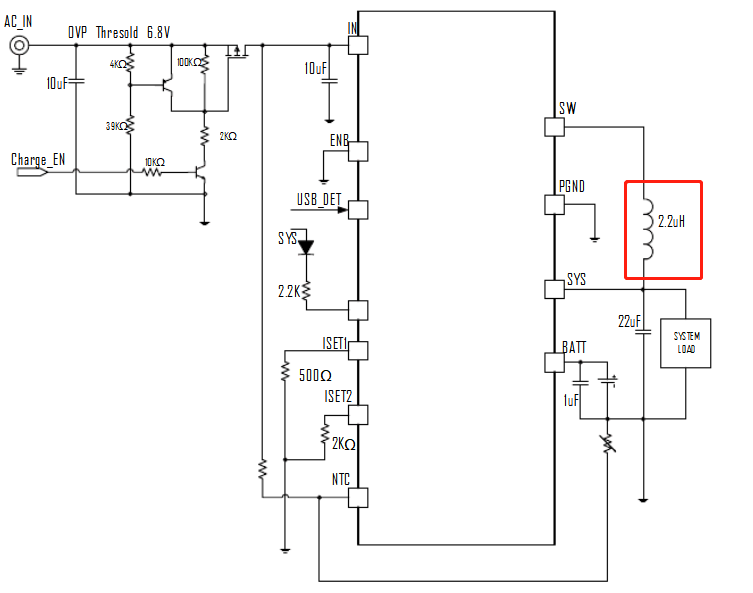

最后，來看看充電電路芯片附近的電感，IC芯片為：ETA6003。這款ic芯片處，同樣用到一款貼片繞線電感器。

在芯片對應的規格書中，我們能夠了解到，這款電感器對應的是2.2uH，電流：2.5A。

這款電感，谷景電子同樣推薦一款貼片繞線電感器作為備選：
貼片功率電感器GCD53MT2R2，尺寸為：5.2*5.8*3.8、電感量：2.2uH，額定電流量：2.85A，電阻值：25mΩ（Max）。
